Démontage du Marui Mk23 Socom
Appréciée des recos et autre furtifs, cette réplique de poing est probablement ce qui se fait de mieux en matière de discrétion sur le terrain. Bien que de taille imposante, elle reste maniable et redoutablement précise. Son seul défaut est inhérent à son mode de fonctionnement en double action non semi-auto : Une course de détente longue et suffisamment dure pour gêner parfois un tir instinctif. Simple et bien conçue, cette réplique est facile à démonter et à entretenir.
Démontage complet
Deux tournevis cruciformes, moyen et petit, plus un grand tournevis plat suffiront pour la manoeuvre.
 |

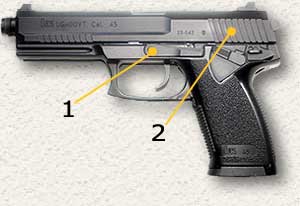

Sortez le chargeur puis tirez légèrement la culasse
(2) en arrière pour que la sécurité principale
(1) puisse sortir par l'encoche visible coté gauche de
la culasse, aidez là en poussant sur son axe coté

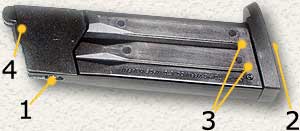

droit. Ensuite poussez la culasse en avant pour la retirer. Concernant le chargeur, vérifiez d'abord qu'il soit vide
avant de le démonter ! La vanne principale (1) ou la vanne
de remplissage (2) sont démontable avec un simple tournevis
plat. La tête est démontable en enlevant la goupille
(4). Pour sortir la cuve de gaz de l'enveloppe externe, sortez
les deux goupilles (3) situées à la base du chargeur.
Cette manoeuvre est utile pour modifier la vanne de sécurité
située dans le prolongement des deux goupilles, mais elle
n'est pas indispensable pour la maintenance standard et, comme
la tête, nécessite un étau pour le remontage. |
 |

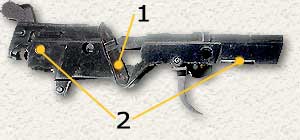

Pour extraire le bloc détente, enlevez la vis visible au milieu des rails du châssis, au dessus du pontet. Vous pourrez ensuite sortir le bloc complet en soulevant la partie avant. Sur les côtés du bloc, deux leviers amovibles en
métal (1) relient la tringle de détente au tube
de transfert gaz, situé dans la culasse, qui assure le
chargement et la poussée des billes. Pour démonter
le bloc, sortez les deux vis situées sur le coté
droit (2) puis écartez doucement les deux platines en gardant
l'ensemble du mécanisme sur la platine gauche. Ne forcez
pas trop sur les pièces, les platines sont relativement
fragiles. |

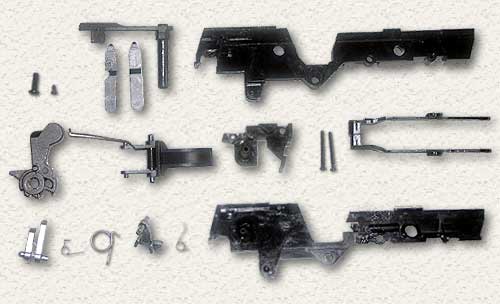

De gauche à droite et de haut en bas ->
|

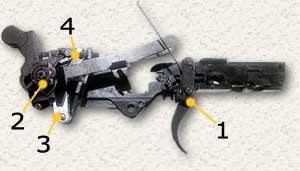

Sortez la détente, son axe et son ressort (1). Puis sortez le chien (2) et le ressort circulaire placé dessous. Enfin extrayez la gâchette et son ressort de rappel (3), ainsi que le percuteur (4). Observez la position de chaque pièce avant démontage, notamment les ressorts... Pour terminer, enlevez la petite vis située sous le chien, pour pouvoir démonter la platine interne en métal qui maintient l'ensemble du mécanisme
|

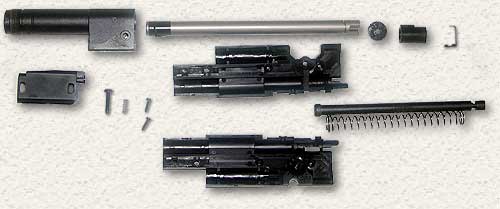

De gauche à droite et de haut en bas ->
|

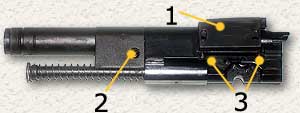

Terminons par la culasse. Pour sortir le bloc canon, pousser dessus vers l'avant pour enfoncer le ressort de culasse puis décalez et sortez le bloc par l'arrière. Enlevez le cache éjecteur (1), puis la vis (2) qui fixe le canon externe. Enfin démontez la platine hop-up en enlevant les vis (3), pour pouvoir sortir le canon interne et démonter le joint et son mécanisme.
|
Profitez du démontage pour nettoyer les pièces à l'alcool à brûler et supprimer toute trace de graisse sale. Ensuite lubrifiez à la graisse Mos 2 tous les axes et zones de frottements. Le remontage ne pose aucun problème particulier, il suffit de refaire toutes les manœuvres à l'envers :)
Vous trouverez dans un autre article différentes améliorations qui permettront d'adoucir la détente, d'éliminer certains bruits mécaniques, et même de réduire encore un peu le bruit du tir.
